jaringan komputer

1.ARP (Address Resolution Protocol)
ARP (Address Resolution Protocol) adalah sebuah protokol dalam TCP/IP Protocol Suitealamat IP ke dalam alamat Media Access Control (MAC Address). ARP didefinisikan di dalam RFC 826.

Ketika sebuah aplikasi yang mendukung teknologi protokol jaringan TCP/IP mencoba untuk mengakses sebuah host TCP/IP dengan menggunakan alamat IP, maka alamat IP yang dimiliki oleh host yang dituju harus diterjemahkan terlebih dahulu ke dalam MAC Address agar frame-frame data dapat diteruskan ke tujuan dan diletakkan di atas media transmisi (kabel, radio, atau cahaya), setelah diproses terlebih dahulu oleh Network Interface Card (NIC). Hal ini dikarenakan NIC beroperasi dalam lapisan fisik dan lapisan data-link pada tujuh lapis model referensi OSI dan menggunakan alamat fisik daripada menggunakan alamat logis (seperti halnya alamat IP atau nama NetBIOS) untuk melakukan komunikasi data dalam jaringan.


Jika memang alamat yang dituju berada di luar jaringan lokal, maka ARP akan mencoba untuk mendapatkan MAC address dari antarmuka router lokal yang menghubungkan jaringan lokal ke luar jaringan (di mana komputer yang dituju berada).
ARP bisa diibaratkan seperti komunikasi untuk bertukar data setelah terjadinya handshaking pada komputer yang terhubung dan komunikasi dilakukan tanpa media perantara lain (direct communication). Untuk melihat jalur koneksi yang terhubung dengan komputer lain (direct), gunakan parameter -a. Untuk melihat spesifikasi alamat MAC pada sebuah komputer yang terhubung, gunakan perintah: arp -a alamat_IP.
Contoh : arp -a 168.10.10.1
Ada baiknya jika kita menentukan point destination (static ARP) untuk protokol ini guna meminimalisir kegiatan spoofing pada jaringan wirelass. Lakukan penambahan alamat static pada protokol ini dengan menggunakan parameter -s , dengan syntax adalah: arp –s IP_address MAC_address.
Contoh : arp –s 192.168.0.32 00-50-ba-62-f7-e6

2. Router

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).

Analogi Router dan Switch
Sebagai ilustrasi perbedaan fungsi dari router dan switchmerupakan suatu jalanan, dan router merupakan penghubung antarjalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama,switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.

Router sangat banyak digunakan dalam jaringan berbasis teknologiprotokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Routerdapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut denganinternetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakanradio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet keToken Ring.

Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atauDigital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.


3. nslookup

nslookup adalah program percobaan yang berhasil dan telah usang
seiring berjalannya waktu. nslookup telah di tinggalkan dan mungkin akan di tinggalkan untuk
versi selanjutnya. Bahkan tidak ada halaman manual dari program ini.

 Penggunaan:

   nslookup [-opt ...]                      # modus interaktif
menggunakan server default

   nslookup [-opt ...] - server         # modus interaktif menggunakan
'server'

   nslookup [-opt ...] host              # hanya melihat server default
menggunakan 'host'

   nslookup [-opt ...] host server   # hanya mencari 'host' menggunakan
'server'

Fungsi nslookup untuk meminta informasi ke DNS server, yang berisikan

record tentang host (nama host vs IP, dll)

 4. Ping

Ping adalah sebuah utilitas yang digunakan untuk
 memeriksa konektivitas  antar jaringan melalui sebuah protokol
Transmission Control  Protocol/Internet Protocol (TCP/IP) dengan cara
mengirim sebuah paket  Internet Control Message Protocol (ICMP) kepada
alamat IP yang hendak  diuji coba konektivitasnya. Nama Perintah “ping”
  diambil dari istilah sonar sebuah kapal selam yang sedang aktif, yang
 sering mengeluarkan bunyi ping ketika menemukan sebuah objek.

 -t                              Ping host tertentu sampai berhenti.

                                 Untuk melihat statistik dan terus - type Control-Break;

                                 Untuk menghentikan - tekan Control-C....

 -a                             Putuskan alamat ke nama host.

 -n count                   Jumlah echo permintaan untuk mengirim.

 -l size                       Kirim buffer ukuran.

 -f                             Jangan set bendera Fragmen dalam paket (hanya IPv4)

 -i TTL                     Waktu untuk Hidup.

 -v TOS                    Jenis Layanan (hanya IPv4). Pengaturan ini telah ditinggalkan

                                dan tidak memiliki efek pada jenis bidang jasa di Header IP

 -r count                   rute Record untuk jumlah hop (hanya IPv4).

 -s count                   Timestamp for count hops (hanya IPv4).

 -j host-list                 Loose source route sepanjang host-list (hanya IPv4).

 -k host-list               sumber ketat di sepanjang rute host-list (hanya IPv4).

 -w timeout               Timeout dalam milidetik untuk menunggu jawaban masing-masing.

 -R                           Gunakan header routing untuk menguji rute sebaliknya juga (hanya IPv6).

 -S srcaddr               Alamat Sumber untuk digunakan

 -4                            Paksa menggunakan IPv4.

 -6                            Paksa menggunakan IPv6.

5.Tracert
Traceroute (Tracert) adalah perintah untuk menunjukkan rute yang dilewati paket untuk mencapai tujuan. Ini dilakukan dengan mengirim pesan Internet Control Message Protocol (ICMP) Echo Request Ke tujuan dengan nilai Time to Live yang semakin meningkat. Rute yang ditampilkan adalah daftar interface router (yang paling dekat dengan host) yang terdapat pada jalur antara host dan tujuan.

Berikut adalah contohnya:
-d                             Jangan menyelesaikan alamat ke nama host.
 -h maximum_hops     Jumlah maksimum hop untuk mencari target.
 -j host-list                 Loose source route sepanjang host-list (hanya IPv4).
 -w timeout                Tunggu timeout milidetik untuk setiap jawaban.
 -R                            Trace pulang-pergi jalan (hanya IPv6).
 -S srcaddr                Alamat Sumber untuk menggunakan (hanya IPv6).
 -4                             Paksa menggunakan  IPv4.
 -6                             Paksa menggunakan IPv6.

6.IPCONFIG

Ipconfig merupakan command  untuk menampilkan setting jaringan yang digunakan oleh sebuah komputer berbasis windows, administrator atau pengguna, sebelum menggunakan tools lainnya, sebaiknya mengeksekusi command ini terlebih dahulu, memastikan bahwa kofigurasi yang dientri (secara manual) atau yang didapatkan dari server DHCP sudah valid.

Di bawah ini adalah perintah - perintah yang berhubungan dengan jaringan. Untuk melakukan perintah - perintah tersebut anda harus masuk ke MS DOS Promp.

1. ipconfig /all

Menampilkan informasi konfigurasi koneksi, misalnya Host Name, Primary DNS Type, Ethernet Adapter LAN.

ipconfig /release –> “melepas” IP address yg di dapat dari DHCP server

Mengirimkan pesan DHCPRELEASES ke DHCP server untuk melepaskan konfigurasi DHCP saat ini dan menghapus konfigurasi IP address

2. ipconfig /renew –> “meminta” IP address dari DHCP server

Membuat baru konfigurasi DHCP untuk semua adapter (jika adapter tidak di specified) atau untuk spesifik adapter jika parameter adapter dimasukan, hingga akan didapat IP address yang baru.

3. ipconfig /displaydns

Menampilkan konten dari DNS client resolver cache, yang mengandung entri dari lokal host file dan catatan yang baru didapat. DNS client service memakani informasi ini untuk me-resolve nama2 yang mengantri secara cepat, sebelum melakukan query untuk kofigurasi DNS server

4. ipconfig/flushdns

Flushes dan resets konten dari DNS client cache. Selama DNS troubleshooting, kita dapat menggunakan prosedur ini untuk menghapus cache negatif dan cache lain yang telah ditambah secara dinamic

7.Netsh

Dalam perangkat lunak, netsh, atau shell jaringan, adalah utilitas yang termasuk dalam Microsoft Windows NT line sistem operasi dimulai dengan Windows 2000. Hal ini memungkinkan konfigurasi lokal atau jauh dari perangkat jaringan seperti antarmuka. Penggunaan umum dari netsh adalah untuk me-reset TCP / IP stack ke default, parameter yang dikenal-baik, tugas yang pada Windows 98 diperlukan instalasi ulang dari adaptor TCP / IP. Dalam mode ini Anda harus menyediakan sebuah file log, yang akan diisi dengan nilai-nilai apa netsh terpengaruh. Netsh, antara banyak hal lainnya, juga memungkinkan pengguna untuk mengubah alamat IP pada mesin mereka. Mulai dari Vista, kita juga dapat mengedit pengaturan nirkabel (misalnya SSID) menggunakan netsh.

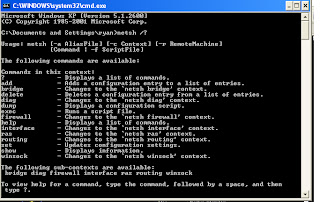

Berikut adalah perintah pada konten ini:

  ?                                  - Menampilkan daftar perintah.
add                              - Menambahkan entri konfigurasi untuk daftar entrie
advfirewall                   - Perubahan konteks advfirewall `netsh '.
BranchCache               - Perubahan konteks BranchCache `netsh '.
Bridge                         - Perubahan konteks jembatan `netsh '.
Delete                         - Menghapus entri konfigurasi dari daftar e
dhcpclient                    - Perubahan konteks dhcpclient `netsh '.
dnsclient                      - Perubahan konteks dnsclient `netsh '.
dump                          - Menampilkan script konfigurasi.
exec                           - Menjalankan file script.
firewall                       - Perubahan konteks `netsh firewall '.
Help                          - Menampilkan daftar perintah.
http                           - Perubahan konteks http `netsh '.
interface                    - Perubahan konteks `netsh interface '.
ipsec                         - Perubahan konteks ipsec `netsh '.
lan                            - Perubahan konteks lan `netsh '.
mbn                         - Perubahan konteks mbn `netsh '.
Namespace              - Perubahan konteks namespace `netsh '.
nap                          - Perubahan konteks tidur `netsh '.
netio                         - Perubahan konteks netio `netsh '.
P2P                         - Perubahan konteks P2P `netsh '.
ras                           - Perubahan konteks `netsh ras '.
rpc                          - Perubahan konteks rpc `netsh '.
set                          - Updates pengaturan konfigurasi.
show                      - Menampilkan informasi.
trace                      - Perubahan netsh `trace 'konteks.
WCN                    - Perubahan konteks WCN `netsh '.
WFP                     - Perubahan konteks WFP `netsh '.
WinHTTP             - Perubahan konteks WinHTTP `netsh '.
winsock                - Perubahan konteks `netsh winsock '.
wlan                      - Perubahan konteks netsh wlan `'.

JARKOM

Model dasar komunikasi dapat juga menjadi dasar bagi diagram yang menunjukan cara data dikomunikasikan melalui komputer. Jaringan komunikasi data adalah pergerakan data dan informasi yang dikodekan dari suatu titik ke titik lain melalui peralatan listrik atau elektromagnetik, kabel serat optik (fiber optic cables), atau sinyal gelombang mikro (microwave signals). Istilah-istilah lain yang digunakan adalah teleprocessing, telekomunikasi, telecom dan datacom.

Seperti halnya komunikasi antar manusia. Pesan komputer harus bergerak melalui suatu saluran. Banyak teknologi digunakan dalam jaringan komputer tetapi yang paling umum adalah sirkuit telephone yang sama seperti yang digunakan dalam komunikasi suara. Satu sambungan telephone standar dapat menyediakan 24 saluran.

Agar sirkuit telephone dapat digunakan untuk Jaringan komputer. Peralatan khusus harus disertakan pada tiap ujung saluran. Alat ini dinamakan modulasi-demodulasi (modem). Modem mengubah sinyal-sinyal elektronik dari peralatan komputer (terminal dan komputer) menjadi sinyal-sinyal elektronik dari sirkuit telephone dan sebaliknya.

1.4          Jenis-jenis  Jaringan Komputer

Semua peralatan Jaringan komputer yang saling berhubungan dikenal sebagai jaringan (network). Jaringan komputer dapat berupa jaringan luas wide area network (WAN), jaringan setempat local area network (LAN) atau kombinasi keduanya.

Wide area Network (WAN)  meliputi area geografis yang luas dengan beragam fasilitas komunikasi seperti jasa telephone jarak jauh,  transmisi satelit dam kabel bawah laut. WAN umumnya melibatkan  host komputer dan bersgsm jenis perangkat keras dan perangkat lunak komunikasi. Contoh WAN adalah jaringan perbankan antar daerah dan system pemesanan penerbangan.

Local Area Network (LAN) meliputi area terbatas, namun perbedaan ini mulai berubah dengan semakin meluasnya ruang lingkup cakupan LAN. LAN umumnya menghubungkan hingga ratusan komputer mikro yang semuanya berlokasi di area geografis yang relatif kecil, seperti suatu gedung atau beberapa gedung yang berdekatan. Perusahaan tertarik pada LAN karena LAN memungkinkan beberapa pemakai berbagi perangkat lunak, data dan peralatan
